Viac závitové tlačné pružiny

Široký sortiment viaczávitových tlačných pružín vyrobených z nehrdzavejúcej pružinovej ocele

Pri objednaní od pondelka do štvrtka pred 15:30 a v piatok pred 14:45 budeme vašu objednávku expedovať v ten istý deň, pričom doručenie sa očakáva do 2 – 4 dní. Toto sa vzťahuje na všetky viaczávitové tlačné pružiny, ktoré sú na sklade

Kliknutím na nákupný košík vedľa požadovaného produktu si môžete pozrieť množstevné zľavy a ceny.

Pomocou posuvníkov naším sortimentom môžete rýchlo a ľahko prechádzať naším sortimentom viaczávitových tlačných pružín. Na sklade máme viac ako 100 rôznych rozmerov, ktoré sú pripravené na odoslanie.

Čo je viaczávitová tlačná pružina?


Viaczávitové tlačné pružiny sú vyrobené z nehrdzavejúcej pružinovej ocele a boli navrhnuté pre použitie v konštrukciách, kde nie je možné použiť „normálnu“ tlačnú pružinu kvôli nedostatku miesta.

Nehrdzavejúca pružinová oceľ umožňuje, aby sa naše viaczávitové tlačné pružiny používali vo vlhkých aj suchých prostrediach.

Viaczávitové tlačné pružiny nie je možné vyrobiť na zákazku.

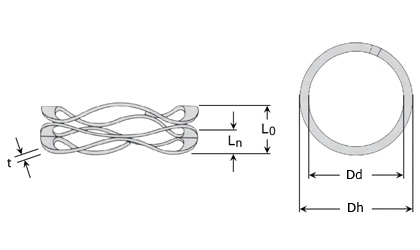

Vnútorné a vonkajšie rozmery


Vnútorné a vonkajšie rozmery (Dd a Dh) sa nesmú zamieňať s typickými vnútornými a vonkajšími rozmermi (De a Di) známymi z konvenčných tlačných pružín.

Maximálny hriadeľ (Dd): Ak je pružina umiestnená cez hriadeľ, vonkajší priemer hriadeľa nesmie presiahnuť (Dd), aby pružina nerušene „fungovala“. Skutočné vnútorné rozmery pružiny sú preto vždy väčšie ako špecifikovaná hodnota (Dd).

Minimálny otvor (Dh): Ak sa pružina používa v otvore, toto je minimálny priemer, aký musí mať otvor, aby pružina nerušene „fungovala“. Skutočné vonkajšie rozmery pružiny sú preto vždy menšie ako špecifikovaná hodnota (Dh).

Nakupovať podľa
Možnosti nákupu
Dd - Max hriadeľ (mm)
Dh - Min. otvor (mm)
t - Hrúbka (mm)
L0 - Dĺžka bez záťaže (mm)
Ln - Max. dĺžka pri záťaži (mm)
Sn - Maximálny posun (mm)
Fn - Maximálna záťaž pri Ln (N)
R - Konštanta pružiny (N/mm)

Položky 1-10 z 110

Nastaviť zostupný smer
Ogled cen - Dodaj v košarico Materiál Dd
Max hriadeľ (mm)
Dh
Min. otvor (mm)
t
Hrúbka (mm)
L0
Dĺžka bez záťaže (mm)
Ln
Max. dĺžka pri záťaži (mm)
Sn
Maximálny posun (mm)
Fn
Maximálna záťaž pri Ln (N)
R
Konštanta pružiny (N/mm)
Skladom č. Stock Technické nákresy Read More 3D CAD
Nehrdzavejúca ocel 17-7 PH 6,40 9,50 0,20 3,80 1,58 2,22 17,80 7,90 MW0375-0150-04S MW0375-0150-04S
Nehrdzavejúca ocel 17-7 PH 6,40 9,50 0,20 6,40 2,74 3,66 17,80 4,90 MW0375-0250-04S MW0375-0250-04S
Nehrdzavejúca ocel 17-7 PH 6,40 9,50 0,20 8,90 3,81 5,09 17,80 3,50 MW0375-0350-04S MW0375-0350-04S
Nehrdzavejúca ocel 17-7 PH 6,40 9,50 0,20 11,40 4,95 6,45 17,80 2,80 MW0375-0450-04S MW0375-0450-04S
Nehrdzavejúca ocel 17-7 PH 6,40 9,50 0,30 3,80 2,06 1,74 31,10 17,70 MW0375-0150-07S MW0375-0150-07S
Nehrdzavejúca ocel 17-7 PH 6,40 9,50 0,30 6,40 3,68 2,72 31,10 11,70 MW0375-0250-07S MW0375-0250-07S
Nehrdzavejúca ocel 17-7 PH 6,40 9,50 0,30 8,90 5,13 3,77 31,10 8,20 MW0375-0350-07S MW0375-0350-07S
Nehrdzavejúca ocel 17-7 PH 6,40 9,50 0,30 11,40 6,66 4,74 31,10 6,50 MW0375-0450-07S MW0375-0450-07S
Nehrdzavejúca ocel 17-7 PH 7,10 11,10 0,20 4,20 1,60 2,60 17,80 6,80 MW0437-0165-04S MW0437-0165-04S
Nehrdzavejúca ocel 17-7 PH 7,10 11,10 0,20 7,00 2,77 4,23 17,80 4,20 MW0437-0275-04S MW0437-0275-04S
  1. MW0375-0150-04S
    Na sklade: 221
    Materiál Nehrdzavejúca ocel 17-7 PH
    Dd - Max hriadeľ (mm) 6,40
    Dh - Min. otvor (mm) 9,50
    t - Hrúbka (mm) 0,20
    L0 - Dĺžka bez záťaže (mm) 3,80
    Ln - Max. dĺžka pri záťaži (mm) 1,58
    Sn - Maximálny posun (mm) 2,22
    Fn - Maximálna záťaž pri Ln (N) 17,80
    R - Konštanta pružiny (N/mm) 7,90
  2. MW0375-0250-04S
    Na sklade: 194
    Materiál Nehrdzavejúca ocel 17-7 PH
    Dd - Max hriadeľ (mm) 6,40
    Dh - Min. otvor (mm) 9,50
    t - Hrúbka (mm) 0,20
    L0 - Dĺžka bez záťaže (mm) 6,40
    Ln - Max. dĺžka pri záťaži (mm) 2,74
    Sn - Maximálny posun (mm) 3,66
    Fn - Maximálna záťaž pri Ln (N) 17,80
    R - Konštanta pružiny (N/mm) 4,90
  3. MW0375-0350-04S
    Na sklade: 428
    Materiál Nehrdzavejúca ocel 17-7 PH
    Dd - Max hriadeľ (mm) 6,40
    Dh - Min. otvor (mm) 9,50
    t - Hrúbka (mm) 0,20
    L0 - Dĺžka bez záťaže (mm) 8,90
    Ln - Max. dĺžka pri záťaži (mm) 3,81
    Sn - Maximálny posun (mm) 5,09
    Fn - Maximálna záťaž pri Ln (N) 17,80
    R - Konštanta pružiny (N/mm) 3,50
  4. MW0375-0450-04S
    Na sklade: 17
    Materiál Nehrdzavejúca ocel 17-7 PH
    Dd - Max hriadeľ (mm) 6,40
    Dh - Min. otvor (mm) 9,50
    t - Hrúbka (mm) 0,20
    L0 - Dĺžka bez záťaže (mm) 11,40
    Ln - Max. dĺžka pri záťaži (mm) 4,95
    Sn - Maximálny posun (mm) 6,45
    Fn - Maximálna záťaž pri Ln (N) 17,80
    R - Konštanta pružiny (N/mm) 2,80
  5. MW0375-0150-07S
    Na sklade: 187
    Materiál Nehrdzavejúca ocel 17-7 PH
    Dd - Max hriadeľ (mm) 6,40
    Dh - Min. otvor (mm) 9,50
    t - Hrúbka (mm) 0,30
    L0 - Dĺžka bez záťaže (mm) 3,80
    Ln - Max. dĺžka pri záťaži (mm) 2,06
    Sn - Maximálny posun (mm) 1,74
    Fn - Maximálna záťaž pri Ln (N) 31,10
    R - Konštanta pružiny (N/mm) 17,70
  6. MW0375-0250-07S
    Na sklade: 226
    Materiál Nehrdzavejúca ocel 17-7 PH
    Dd - Max hriadeľ (mm) 6,40
    Dh - Min. otvor (mm) 9,50
    t - Hrúbka (mm) 0,30
    L0 - Dĺžka bez záťaže (mm) 6,40
    Ln - Max. dĺžka pri záťaži (mm) 3,68
    Sn - Maximálny posun (mm) 2,72
    Fn - Maximálna záťaž pri Ln (N) 31,10
    R - Konštanta pružiny (N/mm) 11,70
  7. MW0375-0350-07S
    Na sklade: 81
    Materiál Nehrdzavejúca ocel 17-7 PH
    Dd - Max hriadeľ (mm) 6,40
    Dh - Min. otvor (mm) 9,50
    t - Hrúbka (mm) 0,30
    L0 - Dĺžka bez záťaže (mm) 8,90
    Ln - Max. dĺžka pri záťaži (mm) 5,13
    Sn - Maximálny posun (mm) 3,77
    Fn - Maximálna záťaž pri Ln (N) 31,10
    R - Konštanta pružiny (N/mm) 8,20
  8. MW0375-0450-07S
    Na sklade: 19
    Materiál Nehrdzavejúca ocel 17-7 PH
    Dd - Max hriadeľ (mm) 6,40
    Dh - Min. otvor (mm) 9,50
    t - Hrúbka (mm) 0,30
    L0 - Dĺžka bez záťaže (mm) 11,40
    Ln - Max. dĺžka pri záťaži (mm) 6,66
    Sn - Maximálny posun (mm) 4,74
    Fn - Maximálna záťaž pri Ln (N) 31,10
    R - Konštanta pružiny (N/mm) 6,50
  9. MW0437-0165-04S
    Na sklade: 59
    Materiál Nehrdzavejúca ocel 17-7 PH
    Dd - Max hriadeľ (mm) 7,10
    Dh - Min. otvor (mm) 11,10
    t - Hrúbka (mm) 0,20
    L0 - Dĺžka bez záťaže (mm) 4,20
    Ln - Max. dĺžka pri záťaži (mm) 1,60
    Sn - Maximálny posun (mm) 2,60
    Fn - Maximálna záťaž pri Ln (N) 17,80
    R - Konštanta pružiny (N/mm) 6,80
  10. MW0437-0275-04S
    Na sklade: 285
    Materiál Nehrdzavejúca ocel 17-7 PH
    Dd - Max hriadeľ (mm) 7,10
    Dh - Min. otvor (mm) 11,10
    t - Hrúbka (mm) 0,20
    L0 - Dĺžka bez záťaže (mm) 7,00
    Ln - Max. dĺžka pri záťaži (mm) 2,77
    Sn - Maximálny posun (mm) 4,23
    Fn - Maximálna záťaž pri Ln (N) 17,80
    R - Konštanta pružiny (N/mm) 4,20
Page
per page

Nehrdzavejúca:
17-7PH WERKSTOFF NR. 1.4542
Pracovná teplota v rozmedzí –200 ºC a +340 ºC

Ak chcete údajový hárok vo formáte PDF alebo náčrt 3D CAD pružiny vo formáte .step, .iges alebo .sat, môžete si ich bezplatne prevziať kliknutím na symbol 3D CAD vedľa čísla položky v tabuľke.

Hrúbka (t): +/- 0,051 mm

Sila (Fn): +/- 10 %

Vo všeobecnosti sa životnosť pružiny určuje veľmi ťažko. Do hry vstupuje veľký počet parametrov, a preto je nemožné určiť životnosť. Medzi parametre s významným vplyvom na životnosť patrí: inštalácia, spôsob inštalácie, počet pohybov, vibrácie, otrasy, torzia, dĺžka posunu, neaxiálny posun, teplota, opotrebenie inými povrchmi, prostredie použitia, akékoľvek čistiace prostriedky, bočné nárazy atď.

Pružinu dimenzujte vždy tak, aby poskytovala požadovaný posun a silu pri čo najmenšej vynaloženej námahe. Tým získa pružina najdlhšiu možnú životnosť. Aplikovaním maximálnej záťaže na pružinu alebo jej prekročením sa skráti jej funkčná životnosť a môže to viesť k tomu, že sa trvale zdeformuje.

Preto odporúčame, aby ste nepoužívali viac ako 75 % maximálneho posunu (Sn) kónických pružín.
