Uzatváracie trubice - Nehrdzavejúca oceľ

Technické kreslenie - Uzatváracie trubice - Nehrdzavejúca oceľ
Uzatváracia trubica sa používa ako bezpečnostné zariadenie v konštrukciách s plynovými pružinami. Uzatváracia trubica zastaví plynovú pružinu, ak sa tá zatvorí neočakávane. Môže to byť v prípade silného závanu vetra, deformácie plynovej pružiny, presakovania tesnenia, zvýšeného zaťaženia na konštrukcii atď. Uzatváraciu trubicu budete musieť stlačiť ručne, aby ste mohli stlačiť plynovú pružinu dohromady. Uzatváracie trubice by sa z bezpečnostných dôvodov mali používať vždy tam, kde môžu objekty zasiahnuť ľudí alebo konštrukcie stavby a spôsobiť zranenie alebo poškodenie.

59-70023-description

Nehrdzavejúca ocel 304

59-70024-description

Nehrdzavejúca ocel 316

Nakupovať podľa
Možnosti nákupu
Ø1 - Vhodné pre piestnu tyč (mm)
Ø2 - Vhodné pre veľkosť trubice (mm)
L1 - Vhodné na záber (mm)
Ø1 - Priemer tŕňa piestu (mm)
Ø2 - Priemer trubice (mm)
L1 - Záber (mm) (+/- 2 mm)

Položky 1-10 z 22

Nastaviť zostupný smer
Ogled cen - Dodaj v košarico Materiál Ø1
Vhodné pre piestnu tyč (mm)
Ø2
Vhodné pre veľkosť trubice (mm)
L1
Vhodné na záber (mm)
Skladom č. Stock Technické nákresy Read More 3D CAD
Nehrdzavejúca ocel 316 8,00 18,00 100,00 LTX-8-100-316 LTX-8-100-316
Nehrdzavejúca ocel 316 8,00 18,00 140,00 LTX-8-140-316 LTX-8-140-316
Nehrdzavejúca ocel 316 8,00 18,00 150,00 LTX-8-150-316 LTX-8-150-316
Nehrdzavejúca ocel 316 8,00 18,00 200,00 LTX-8-200-316 LTX-8-200-316
Nehrdzavejúca ocel 316 8,00 18,00 250,00 LTX-8-250-316 LTX-8-250-316
Nehrdzavejúca ocel 316 10,00 10,00 250,00 LTX-10-250-316 LTX-10-250-316
Nehrdzavejúca ocel 316 10,00 23,00 100,00 LTX-10-100-316 LTX-10-100-316
Nehrdzavejúca ocel 316 10,00 23,00 150,00 LTX-10-150-316 LTX-10-150-316
Nehrdzavejúca ocel 316 10,00 23,00 200,00 LTX-10-200-316 LTX-10-200-316
Nehrdzavejúca ocel 304 10,00 23,00 200,00 LTX-10-200 LTX-10-200
  1. LTX-8-100-316
    Na sklade: 68
    Materiál Nehrdzavejúca ocel 316
    Ø1 - Vhodné pre piestnu tyč (mm) 8,00
    Ø2 - Vhodné pre veľkosť trubice (mm) 18,00
    L1 - Vhodné na záber (mm) 100,00
  2. LTX-8-140-316
    Na sklade: 0
    Materiál Nehrdzavejúca ocel 316
    Ø1 - Vhodné pre piestnu tyč (mm) 8,00
    Ø2 - Vhodné pre veľkosť trubice (mm) 18,00
    L1 - Vhodné na záber (mm) 140,00
  3. LTX-8-150-316
    Na sklade: 24
    Materiál Nehrdzavejúca ocel 316
    Ø1 - Vhodné pre piestnu tyč (mm) 8,00
    Ø2 - Vhodné pre veľkosť trubice (mm) 18,00
    L1 - Vhodné na záber (mm) 150,00
  4. LTX-8-200-316
    Na sklade: 53
    Materiál Nehrdzavejúca ocel 316
    Ø1 - Vhodné pre piestnu tyč (mm) 8,00
    Ø2 - Vhodné pre veľkosť trubice (mm) 18,00
    L1 - Vhodné na záber (mm) 200,00
  5. LTX-8-250-316
    Na sklade: 0
    Materiál Nehrdzavejúca ocel 316
    Ø1 - Vhodné pre piestnu tyč (mm) 8,00
    Ø2 - Vhodné pre veľkosť trubice (mm) 18,00
    L1 - Vhodné na záber (mm) 250,00
  6. LTX-10-250-316
    Na sklade: 22
    Materiál Nehrdzavejúca ocel 316
    Ø1 - Vhodné pre piestnu tyč (mm) 10,00
    Ø2 - Vhodné pre veľkosť trubice (mm) 10,00
    L1 - Vhodné na záber (mm) 250,00
  7. LTX-10-100-316
    Na sklade: 25
    Materiál Nehrdzavejúca ocel 316
    Ø1 - Vhodné pre piestnu tyč (mm) 10,00
    Ø2 - Vhodné pre veľkosť trubice (mm) 23,00
    L1 - Vhodné na záber (mm) 100,00
  8. LTX-10-150-316
    Na sklade: 18
    Materiál Nehrdzavejúca ocel 316
    Ø1 - Vhodné pre piestnu tyč (mm) 10,00
    Ø2 - Vhodné pre veľkosť trubice (mm) 23,00
    L1 - Vhodné na záber (mm) 150,00
  9. LTX-10-200-316
    Na sklade: 21
    Materiál Nehrdzavejúca ocel 316
    Ø1 - Vhodné pre piestnu tyč (mm) 10,00
    Ø2 - Vhodné pre veľkosť trubice (mm) 23,00
    L1 - Vhodné na záber (mm) 200,00
  10. LTX-10-200
    Na sklade: 11
    Materiál Nehrdzavejúca ocel 304
    Ø1 - Vhodné pre piestnu tyč (mm) 10,00
    Ø2 - Vhodné pre veľkosť trubice (mm) 23,00
    L1 - Vhodné na záber (mm) 200,00
Page
per page
Materiál

Nehrdzavejúca oceľ 304.

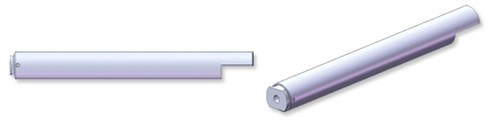

Stainless steel Locking tube with gas spring

Montáž a použitie

Uzatváracia trubica zabezpečuje, že vonkajšie podmienky, ako sú vietor, kolízie, nárazy, atď., nespôsobia prekážku, napríklad nehody, riziko zranenia osôb alebo škody na majetku.

Funkcia uzatváracej trubice je jednoducho neutralizovaná len jediným zatlačením.

How to mount a locking tube

  1. Pri montáži uzatváracej trubice na plynovú vzperu môžete naraziť na problém dostať záviť piestu cez koncovú časť uzatváracej trubice. Toto je preto, že koncová časť je napínaná pružinou, čím sa preklopí do strany, aby sa zabezpečila správna funkcia pružiny.
  2. Zatlačte na najvyšší bod koncovej časti a zároveň prestrčte piest cez otvor v koncovej časti. Plynová vzpera s 6 mm piestom je priskrutkovaná ku koncovej časti.
  3. Uzatváracia trubica je teraz správne zapasovaná a môže sa namontovať na svoje miesto.
