Závitové ťažné plynové pružiny so závitom

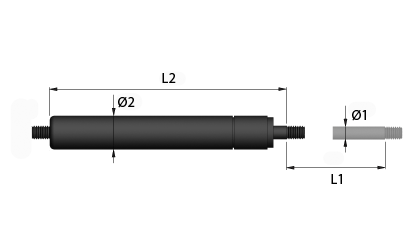

Technické nákresy - Závitové ťažné plynové pružiny so závitom

Pri objednaní od pondelka do štvrtka pred 15:30 a v piatok pred 14:45 budeme vašu objednávku expedovať v ten istý deň, pričom doručenie sa očakáva do 2 – 4 dní. Toto sa vzťahuje na všetky trakčné plynové vzpery, ktoré sú na sklade.

Kliknutím na nákupný košík vedľa požadovaného produktu si môžete pozrieť množstevné zľavy a ceny.

Na rýchlu a ľahkú navigáciu použite posuvníky sortimentom nižšie.

Čo je to ťažná plynová pružina?


Ťažné plynové pružiny majú opačný účinok ako konvenčné stlačené plynové pružiny. Piestna tyč je vo vnútri valca v nezaťaženom stave. Keď je piestna tyč zaťažená a teda vytiahnutá, sila sa pokúsi piestnu tyč vtiahnuť späť do valca.

Trakčné plynové pružiny z čiernej lakovanej ocele


Valec na ťažnej plynovej pružine je lakovaný čiernou farbou. Piestna tyč je ošetrená nitridom, čo poskytuje miernu ochranu proti korózii. Odporúčame však tieto výfukové pružiny nepoužívať vo vlhkom prostredí.

Trakčné plynové pružiny z nehrdzavejúcej ocele odolnej voči kyselinám s potravinárskym olejom


Naše nerezové plynové pružiny sú dostupné len v tej najlepšej kvalite. Pružiny výfukových plynov môžu byť použité v potravinárskom priemysle, pretože znesú drsné čistiace prostriedky. Súčasne sa v našich ťažných plynových pružinách z nehrdzavejúcej ocele použil potravinársky schválený olej (Omnilube FGH 1046).

Údržba plynovej pružiny


Piestovú tyč nie je potrebné premazávať a je bezúdržbová. Ak sa má plynová pružina používať v znečistenom prostredí, môže sa chrániť gumovými mechmi.

23-46664-description

Nehrdzavejúca oceľ 316

23-46094-description

Nafarbené na cierno

Nakupovať podľa
Možnosti nákupu
Ø1 - Priemer tŕňa piestu (mm)
Ø2 - Priemer trubice (mm)
L1 - Záber (mm) (+/- 2 mm)
F - Sila (N)
L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm)
G - Veľkosť závitu (M)
Materiál

Položky 1-10 z 443

Page
per page
Nastaviť zostupný smer
Ogled cen - Dodaj v košarico Materiál Ø1
Priemer tŕňa piestu (mm)
Ø2
Priemer trubice (mm)
L1
Záber (mm) (+/- 2 mm)
F
Sila (N)
L2
Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm)
G
Veľkosť závitu (M)
K
Pomer síl
Skladom č. Stock Technické nákresy Read More 3D CAD
Nafarbené na cierno 8.00 22.00 20.00 100.00 100.00 6.00 1.30 TGF-8-20-100-T TGF-8-20-100-T
Nehrdzavejúca oceľ 316 8.00 22.00 20.00 100.00 100.00 6.00 1.30 TGF-8-20-100-316 TGF-8-20-100-316
Nafarbené na cierno 8.00 22.00 20.00 150.00 100.00 6.00 1.30 TGF-8-20-150-T TGF-8-20-150-T
Nehrdzavejúca oceľ 316 8.00 22.00 20.00 150.00 100.00 6.00 1.30 TGF-8-20-150-316 TGF-8-20-150-316
Nafarbené na cierno 8.00 22.00 20.00 200.00 100.00 6.00 1.30 TGF-8-20-200-T TGF-8-20-200-T
Nehrdzavejúca oceľ 316 8.00 22.00 20.00 200.00 100.00 6.00 1.30 TGF-8-20-200-316 TGF-8-20-200-316
Nafarbené na cierno 8.00 22.00 20.00 250.00 100.00 6.00 1.30 TGF-8-20-250 TGF-8-20-250
Nafarbené na cierno 8.00 22.00 20.00 250.00 100.00 6.00 1.30 TGF-8-20-250-T TGF-8-20-250-T
Nehrdzavejúca oceľ 316 8.00 22.00 20.00 250.00 100.00 6.00 1.30 TGF-8-20-250-316 TGF-8-20-250-316
Nafarbené na cierno 8.00 22.00 20.00 300.00 100.00 6.00 1.30 TGF-8-20-300-T TGF-8-20-300-T

Položky 1-10 z 443

Page
per page
Nastaviť zostupný smer
Materiál
Trakčné plynové pružiny z čiernej lakovanej ocele


Valec: Zváraná rúra tvarovaná za studena EN 10305-3 ST37 / S14

Piestnica: C35R . Valec je nafarbený polomatnou čiernou farbou a piestová tyč bola ošetrená plazmovým nitridom, takže povrch je extrémne odolný voči záťaži a poskytuje miernu ochranu proti korózii. Úprava však nemôže nahradiť určenú plynovú pružinu z nehrdzavejúcej ocele.

Olej: Olej je bežný mazací olej, ale nie je schválený na použitie v potravinárskom priemysle.

Plyn: Dusík N2 Std.
Atmosférický vzduch obsahuje 78,09 % dusíka a je základom pre výrobu dusíka vyrobeného destiláciou kvapalného vzduchu.
Dusík je bez zápachu, bez farby, netoxický, nehorľavý.

Trakčné plynové pružiny z nehrdzavejúcej ocele


Valec a piestna tyč: Nerezové plynové pružiny sú vyrobené z nehrdzavejúceho materiálu AISI 316

Olej: Olej je schválený pre potravinárske použitie. (Omnilube FGH 1046)

Plyn: Dusík N2 Std.
Atmosférický vzduch obsahuje 78,09 % dusíka a je základom pre výrobu dusíka vyrobeného destiláciou kvapalného vzduchu.
Dusík je bez zápachu, bez farby, netoxický, nehorľavý.

Tolerancie

Celková dĺžka (L2): +/- 3 mm

Záber (L1): +/- 2 mm

Maximálna sila (Fn): +/- 10 %

Bezpečnosť

Plynové vzpery obsahujú nitrogénový plyn pod vysokým tlakom. Tento druh plynu je nehorľavý, nie je výbušný, ani toxický pri nadýchnutí. Za žiadnych okolností sa nepokúšajte vypustiť plyn alebo ho znova napĺňať – toto je extrémne nebezpečné v dôsledku vysokého tlaku! Nehádžte do ohňa, neprepichujte, nedeformujte, neprerážajte plynovú vzperu a nezvárajte na povrchu valca. Nepoškriabte, nefarbite ani neohýbajte piest.

Nikdy nepoužívajte plynové vzpery ako bezpečnostné zariadenie Poškodenie plynovej vzpery môže mať za následok zranenie osôb, preto sa musia vykonať opatrenia s použitím bezpečnostného zariadenia. Prípadne použite bezpečnostnú plynovú vzperu. Zavolajte nám, ak chcete ďalšie informácie. Ak konštrukcia držaná plynovými pružinami môže spôsobiť zranenie osôb, v prípade straty plynu plynovej pružiny musí byť vytvorená dodatočná ochrana, aby nedošlo k zraneniu osôb. V niektorých konštrukciách je možné použiť bezpečnostné potrubia pre plynové pružiny. To zaisťuje konštrukciu v prípade náhleho poklesu tlaku v plynových pružinách.

Údržba

Piestovú tyč nie je potrebné premazávať, pretože sortiment plynových pružín je bezúdržbový.

Teplotný vplyv sily

Plynové vzpery sú plnené pri 20° C a počiatočná sila je preto nameraná pri 20° C.

Sila sa zmení približne o 3–3.5 % na 10° C. Čím je chladnejšie, tým je plynová pružina slabšia. Naše plynové pružiny najlepšie fungujú pri teplotách medzi -30°C a +80°C. Použitie pružín pri teplotách blízkych týmto limitom spôsobí zmenenú silu a maximálne využitie nemožno odporučiť.

Montáž a použitie

Trakčné plynové pružiny obsahujú namiesto oleja ako mazivo špeciálny druh maziva. Tento typ mazania zaisťuje, že tesnenia atď. zostanú mazané počas skladovania a montáže v akomkoľvek uhle. Trakčné plynové pružiny sú bez tlmenia. Odporúča sa však namontovať ťažnú plynovú pružinu tak, aby piestna tyč smerovala nahor.

Dĺžka života

Plynové vzpery sú navrhnuté na vykonávanie nie viac, ako 5 záberov za minútu pri 20° C. Ak je táto hodnota prekročená, vnútri plynovej vzpery sa vyvinie teplo, ktoré môže mať za následok presakovanie tesnení.

Plynové pružiny časom mierne stratia tlak v porovnaní s pôvodným tlakom v čase, keď boli namontované. Možno očakávať stratu tlaku až 10 %.

Vždy použite čo najkratší posun a zvoľte čo najväčší priemer valca – týmto sa zvýši životnosť. Dlhé a tenké plynové vzpery budú podstatne slabšie, ako krátke a hrubé.

Údajový hárok a 3D CAD

Ak chcete údajový hárok vo formáte PDF alebo náčrt 3D CAD pružiny vo formáte .step, .iges alebo .sat, môžete si ich bezplatne prevziať kliknutím na symbol 3D CAD vedľa čísla položky v tabuľke.
