Pružiny s ťažnou lištou
Pružiny s ťažnou lištou vyrobené z nehrdzavejúcej pružinovej ocele
Pri objednaní od pondelka do štvrtka pred 15:30 a v piatok pred 14:45 budeme vašu objednávku expedovať v ten istý deň, pričom doručenie sa očakáva do 2 – 4 dní. Toto sa vzťahuje na všetky pružiny s ťažnou lištou, ktoré sú na sklade.
Kliknutím na nákupný košík vedľa požadovaného produktu si môžete pozrieť množstevné zľavy a ceny.
Na rýchlu a ľahkú navigáciu použite posuvníky sortimentom nižšie.

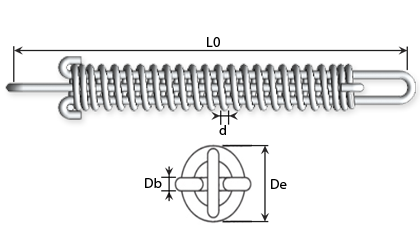

Pružina s ťažnou lištou pozostáva z jednej tlačnej pružiny a dvoch konzol. S jednou konzolou na každom konci sa tlačná pružina mení na ťažnú pružinu. Konzoly sú silnejšie ako bežné slučky na ťažných pružinách. Pružiny s ťažnou lištou sa najčastejšie používajú v súvislosti s kotvením lodí. Pružina s ťažnou lištou sa niekedy nazýva aj lodná pružina.
| Ogled cen - Dodaj v košarico | Materiál | d Priemer drôtu (mm) |
De Vonkajší priemer (mm) |
L0 Dĺžka bez záťaže (mm) |
Ln Max. dĺžka pri záťaži (mm) |
Sn Maximálny posun (mm) |
Fn Maximálna záťaž pri Ln (N) |
R Konštanta pružiny (N/mm) |
db Slučky drôtu (mm) |
Skladom č. | Stock | Technické nákresy | Read More | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nehrdzavejúca ocel 302 | 1,00 | 7,30 | 40,00 | 49,60 | 9,60 | 39,60 | 4,11 | 1,00 | BF-10980 |
|
|||||
| Nehrdzavejúca ocel 302 | 1,00 | 7,30 | 50,00 | 64,00 | 14,00 | 39,20 | 2,79 | 1,00 | BF-10981 |
|
|||||
| Nehrdzavejúca ocel 302 | 1,00 | 7,30 | 60,00 | 75,40 | 15,40 | 23,90 | 1,55 | 1,00 | BF-10982 |
|
|||||
| Nehrdzavejúca ocel 302 | 1,60 | 14,10 | 80,00 | 114,00 | 3,40 | 117,00 | 3,45 | 1,60 | BF-10983 |
|
|||||
| Nehrdzavejúca ocel 302 | 1,60 | 14,10 | 100,00 | 150,00 | 50,00 | 119,00 | 2,34 | 1,60 | BF-10984 |
|
|||||
| Nehrdzavejúca ocel 302 | 1,60 | 14,10 | 125,00 | 201,00 | 76,00 | 121,00 | 1,58 | 1,60 | BF-10985 |
|
|||||
| Nehrdzavejúca ocel 302 | 2,00 | 22,00 | 150,00 | 218,00 | 68,00 | 141,00 | 2,05 | 2,00 | BF-10986 |
|
|||||
| Nehrdzavejúca ocel 302 | 2,00 | 22,00 | 175,00 | 275,00 | 100,00 | 140,00 | 1,40 | 2,00 | BF-10987 |
|
|||||
| Nehrdzavejúca ocel 302 | 2,00 | 22,00 | 200,00 | 306,00 | 106,00 | 119,00 | 1,12 | 2,00 | BF-10988 |
|
|||||
| Nehrdzavejúca ocel 302 | 2,00 | 22,00 | 225,00 | 375,00 | 150,00 | 141,00 | 0,94 | 2,00 | BF-10989 |
|
- BF-10980Na sklade: 33
Materiál Nehrdzavejúca ocel 302d - Priemer drôtu (mm) 1,00De - Vonkajší priemer (mm) 7,30L0 - Dĺžka bez záťaže (mm) 40,00Ln - Max. dĺžka pri záťaži (mm) 49,60Sn - Maximálny posun (mm) 9,60Fn - Maximálna záťaž pri Ln (N) 39,60R - Konštanta pružiny (N/mm) 4,11db - Slučky drôtu (mm) 1,00
- BF-10981Na sklade: 25
Materiál Nehrdzavejúca ocel 302d - Priemer drôtu (mm) 1,00De - Vonkajší priemer (mm) 7,30L0 - Dĺžka bez záťaže (mm) 50,00Ln - Max. dĺžka pri záťaži (mm) 64,00Sn - Maximálny posun (mm) 14,00Fn - Maximálna záťaž pri Ln (N) 39,20R - Konštanta pružiny (N/mm) 2,79db - Slučky drôtu (mm) 1,00
- BF-10982Na sklade: 32
Materiál Nehrdzavejúca ocel 302d - Priemer drôtu (mm) 1,00De - Vonkajší priemer (mm) 7,30L0 - Dĺžka bez záťaže (mm) 60,00Ln - Max. dĺžka pri záťaži (mm) 75,40Sn - Maximálny posun (mm) 15,40Fn - Maximálna záťaž pri Ln (N) 23,90R - Konštanta pružiny (N/mm) 1,55db - Slučky drôtu (mm) 1,00
- BF-10983Na sklade: 28
Materiál Nehrdzavejúca ocel 302d - Priemer drôtu (mm) 1,60De - Vonkajší priemer (mm) 14,10L0 - Dĺžka bez záťaže (mm) 80,00Ln - Max. dĺžka pri záťaži (mm) 114,00Sn - Maximálny posun (mm) 3,40Fn - Maximálna záťaž pri Ln (N) 117,00R - Konštanta pružiny (N/mm) 3,45db - Slučky drôtu (mm) 1,60
- BF-10984Na sklade: 52
Materiál Nehrdzavejúca ocel 302d - Priemer drôtu (mm) 1,60De - Vonkajší priemer (mm) 14,10L0 - Dĺžka bez záťaže (mm) 100,00Ln - Max. dĺžka pri záťaži (mm) 150,00Sn - Maximálny posun (mm) 50,00Fn - Maximálna záťaž pri Ln (N) 119,00R - Konštanta pružiny (N/mm) 2,34db - Slučky drôtu (mm) 1,60
- BF-10985Na sklade: 73
Materiál Nehrdzavejúca ocel 302d - Priemer drôtu (mm) 1,60De - Vonkajší priemer (mm) 14,10L0 - Dĺžka bez záťaže (mm) 125,00Ln - Max. dĺžka pri záťaži (mm) 201,00Sn - Maximálny posun (mm) 76,00Fn - Maximálna záťaž pri Ln (N) 121,00R - Konštanta pružiny (N/mm) 1,58db - Slučky drôtu (mm) 1,60
- BF-10986Na sklade: 18
Materiál Nehrdzavejúca ocel 302d - Priemer drôtu (mm) 2,00De - Vonkajší priemer (mm) 22,00L0 - Dĺžka bez záťaže (mm) 150,00Ln - Max. dĺžka pri záťaži (mm) 218,00Sn - Maximálny posun (mm) 68,00Fn - Maximálna záťaž pri Ln (N) 141,00R - Konštanta pružiny (N/mm) 2,05db - Slučky drôtu (mm) 2,00
- BF-10987Na sklade: 16
Materiál Nehrdzavejúca ocel 302d - Priemer drôtu (mm) 2,00De - Vonkajší priemer (mm) 22,00L0 - Dĺžka bez záťaže (mm) 175,00Ln - Max. dĺžka pri záťaži (mm) 275,00Sn - Maximálny posun (mm) 100,00Fn - Maximálna záťaž pri Ln (N) 140,00R - Konštanta pružiny (N/mm) 1,40db - Slučky drôtu (mm) 2,00
- BF-10988Na sklade: 11
Materiál Nehrdzavejúca ocel 302d - Priemer drôtu (mm) 2,00De - Vonkajší priemer (mm) 22,00L0 - Dĺžka bez záťaže (mm) 200,00Ln - Max. dĺžka pri záťaži (mm) 306,00Sn - Maximálny posun (mm) 106,00Fn - Maximálna záťaž pri Ln (N) 119,00R - Konštanta pružiny (N/mm) 1,12db - Slučky drôtu (mm) 2,00
- BF-10989Na sklade: 40
Materiál Nehrdzavejúca ocel 302d - Priemer drôtu (mm) 2,00De - Vonkajší priemer (mm) 22,00L0 - Dĺžka bez záťaže (mm) 225,00Ln - Max. dĺžka pri záťaži (mm) 375,00Sn - Maximálny posun (mm) 150,00Fn - Maximálna záťaž pri Ln (N) 141,00R - Konštanta pružiny (N/mm) 0,94db - Slučky drôtu (mm) 2,00
Nehrdzavejúca oceľ:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Pracovná teplota v rozmedzí –200 ºC a +250 ºC
Vo všeobecnosti sa životnosť pružiny určuje veľmi ťažko. Do hry vstupuje veľký počet parametrov, a preto je nemožné určiť životnosť.
Medzi parametre s významným vplyvom na životnosť patrí: inštalácia, spôsob inštalácie, počet pohybov, vibrácie, otrasy, torzia, dĺžka posunu, neaxiálny posun, teplota, opotrebenie inými povrchmi, prostredie použitia, akékoľvek čistiace prostriedky, bočné nárazy atď.
Aplikovaním maximálnej záťaže na pružinu alebo jej prekročením sa skráti jej funkčná životnosť a môže to viesť k tomu, že sa trvale zdeformuje.
