Pružiny s konštantnou silou v kovovej škatuli

Technické kreslenie - Pružiny s konštantnou silou v kovovej škatuli
Poskytované pružiny s konštantnou silou sa môžu zapracovať priamo do štruktúry.Tento typ pružín s konštantnou silou je vyrobený z pásov nehrdzavejúcej ocele (typ 301), a pružina si zachová konštantnú silu v celom svojom rozsahu. Požadované napnutie pružiny sa môže zvýšiť alebo znížiť otočením nastavovacej jednotky v smere hodinových ručičiek alebo oproti smeru hodinových ručičiek.
Nakupovať podľa
Možnosti nákupu
F - Smer montáze
Min - Min. Nastaviteľná sila (Kg)
Max - Max. Nastaviteľná sila (Kg)

Položky 1-10 z 18

Page
per page
Nastaviť zostupný smer
Ogled cen - Dodaj v košarico F
Smer montáze
Min
Min. Nastaviteľná sila (Kg)
Max
Max. Nastaviteľná sila (Kg)
E
Predlzenie (mm)
Skladom č. Stock Technické nákresy Read More 3D CAD
Pravý 0,9 1,8 990 KF100 KF100
Lavý 0,9 1,8 990 KF101 KF101
Pravý 1,3 2,2 990 KF102 KF102
Lavý 1,3 2,2 990 KF103 KF103
Pravý 1,8 3,0 990 KF104 KF104
Lavý 1,8 3,0 990 KF105 KF105
Pravý 2,2 3,6 990 KF106 KF106
Lavý 2,2 3,6 990 KF107 KF107
Pravý 3,0 4,0 990 KF108 KF108
Lavý 3,0 4,3 990 KF109 KF109

Položky 1-10 z 18

Page
per page
Nastaviť zostupný smer
Materiál

Predĺžený pás z nehrdzavejúcej ocele v pozinkovanom puzdre.

Popis

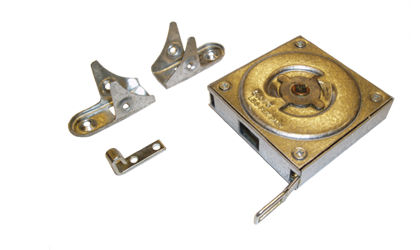

Spoločnosť SODEMANN INDUSTRIFJEDRE A/S môže ponúknuť kompaktnú, nastaviteľnú, nie drahú, extrémne užitočnú pružinu s konštantnou silou. Pružina s konštantnou silou je zapuzdrená v pozinkovanej krabičke s predĺženým pásom z nehrdzavejúcej ocele.
Ponúkame ju spolu s doplnkovými dielcami armatúry. Rozmery škatule sú 84 mm * 84 mm * 25 mm. všetky pružiny majú maximálne predĺženie 990 mm

Stredový otvor 6,9 mm x 6,9 mm x 20 mm.

Posun

Všetky štandardné typy majú maximálne predĺženie 990 mm – ale majú konštantnú silu len pri počiatočných 609 mm.

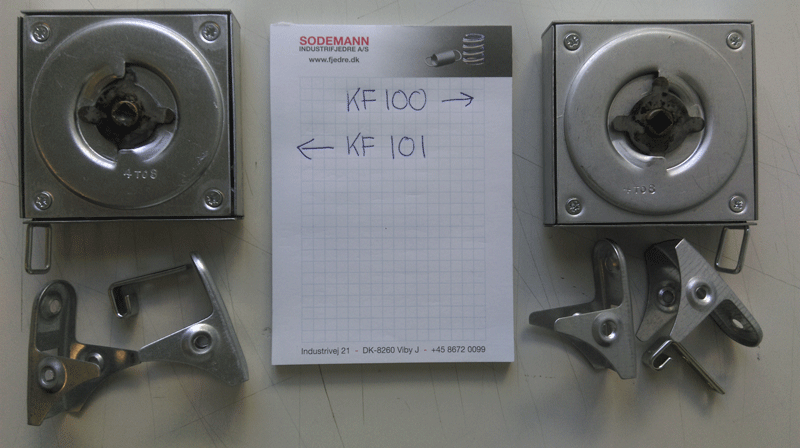

Smer vinutia

Skladová položka č. „KF100“ = pravotočivá verzia
Skladová položka č. „KF101“ = ľavotočivá verzia
Constant force spring in house winding direction

Montáž a použitie

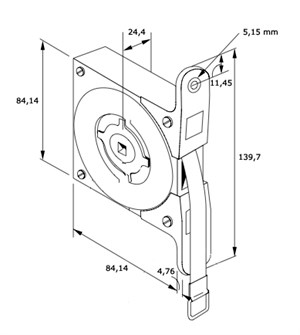

constant force spring in house dimensions
  1. Nastavenie sa môže spraviť len vtedy, keď je pás vysunutý na maximum
  2. Jednotka je namazaná a nevyžaduje ďalšiu údržbu
  3. Vysunutie byť vždy rovné – nikdy nie tak, aby sa pás napríklad trel o puzdro
  4. Pohyb pásu späť do puzdra nesmie byť nekontrolovaný
  5. Pás sa nesmie nafarbiť
  6. Všetky nastavenia sa musia robiť pri 1/4 otáčke

Požadované napnutie pružiny sa môže zvýšiť alebo znížiť otočením nastavovacej jednotky v smere hodinových ručičiek alebo oproti smeru hodinových ručičiek.
