Mechanické „plynové vzpery“
Pri objednaní od pondelka do štvrtka pred 15:30 a v piatok pred 14:45 budeme vašu objednávku expedovať v ten istý deň, pričom doručenie sa očakáva do 2 – 4 dní. Toto sa vzťahuje na všetky Mechanické „plynové vzpery“, ktoré sú na sklade
Kliknutím na nákupný košík vedľa požadovaného produktu si môžete pozrieť množstevné zľavy a ceny.
Na rýchlu a ľahkú navigáciu použite posuvníky sortimentom nižšie.
Mechanická „plynová vzpera“ je podobná konvenčnej tlačnej plynovej vzpere. Na základe vonkajšieho vzhľadu sa nedá rozpoznať rozdiel, ale vnútri boli plyn a tesnenia nahradené obvyklou drôtovou tlačnou pružinou.
Mechanická „plynová vzpera“ sa tak môže používať v znečistených prostrediach, znesie väčšie zaťaženie a vo väčšej miere znesie krútiace a nárazové účinky v pozdĺžnom smere. Mechanická „plynová vzpera“ nesmie slúžiť ako mechanická zarážka a valec musí byť chránený pred nárazmi a otrasmi, pretože preliačiny vo valci bránia voľnému pohybu piestu vo vnútri.
Náš sortiment mechanických „plynových vzpier“ sa dodáva so závitmi na oboch koncoch, čo poskytuje veľkú flexibilitu z hľadiska stúpania. Závit je vhodný pre náš sortiment koncových dielcov armatúry, ktoré možno použiť aj na našich bežných plynových pružinách. Veľkosť závitu závisí od tyče piestu.

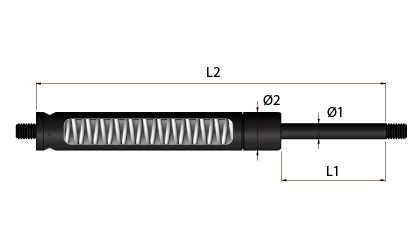

| Ogled cen - Dodaj v košarico | Materiál | Ø1 Priemer tŕňa piestu (mm) |
Ø2 Priemer trubice (mm) |
L1 Záber (mm) (+/- 2 mm) |
L2 Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) |
Fn Maximálna záťaž pri Ln (N) |
G Veľkosť závitu (M) |
Skladom č. | Stock | Technické nákresy | Read More | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Čierne lakovaná oceľ | 6,00 | 15,00 | 51,00 | 156,00 | 27,00 | 6,00 | LMS1505102 |
|
|
||||
| Čierne lakovaná oceľ | 6,00 | 15,00 | 101,00 | 309,00 | 67,00 | 6,00 | LMS1510205 |
|
|
||||
| Čierne lakovaná oceľ | 6,00 | 15,00 | 150,00 | 461,00 | 67,00 | 6,00 | LMS1515205 |
|
|
||||
| Čierne lakovaná oceľ | 6,00 | 15,00 | 203,00 | 613,00 | 80,00 | 6,00 | LMS1520306 |
|
|
||||
| Čierne lakovaná oceľ | 6,00 | 15,00 | 254,00 | 766,00 | 93,00 | 6,00 | LMS1525407 |
|
|
||||
| Čierne lakovaná oceľ | 6,00 | 15,00 | 305,00 | 918,00 | 93,00 | 6,00 | LMS1530507 |
|
|
||||
| Čierne lakovaná oceľ | 8,00 | 18,00 | 51,00 | 166,00 | 40,00 | 6,00 | LMS1805103 |
|
|
||||
| Čierne lakovaná oceľ | 8,00 | 18,00 | 100,00 | 319,00 | 93,00 | 6,00 | LMS1810207 |
|
|
||||
| Čierne lakovaná oceľ | 8,00 | 18,00 | 152,00 | 471,00 | 120,00 | 6,00 | LMS1815209 |
|
|
||||
| Čierne lakovaná oceľ | 8,00 | 18,00 | 206,00 | 623,00 | 120,00 | 6,00 | LMS1820309 |
|
|
- LMS1505102Na sklade: 108
Materiál Čierne lakovaná oceľØ1 - Priemer tŕňa piestu (mm) 6,00Ø2 - Priemer trubice (mm) 15,00L1 - Záber (mm) (+/- 2 mm) 51,00L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) 156,00Fn - Maximálna záťaž pri Ln (N) 27,00G - Veľkosť závitu (M) 6,00
- LMS1510205Na sklade: 75
Materiál Čierne lakovaná oceľØ1 - Priemer tŕňa piestu (mm) 6,00Ø2 - Priemer trubice (mm) 15,00L1 - Záber (mm) (+/- 2 mm) 101,00L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) 309,00Fn - Maximálna záťaž pri Ln (N) 67,00G - Veľkosť závitu (M) 6,00
- LMS1515205Na sklade: 32
Materiál Čierne lakovaná oceľØ1 - Priemer tŕňa piestu (mm) 6,00Ø2 - Priemer trubice (mm) 15,00L1 - Záber (mm) (+/- 2 mm) 150,00L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) 461,00Fn - Maximálna záťaž pri Ln (N) 67,00G - Veľkosť závitu (M) 6,00
- LMS1520306Na sklade: 100
Materiál Čierne lakovaná oceľØ1 - Priemer tŕňa piestu (mm) 6,00Ø2 - Priemer trubice (mm) 15,00L1 - Záber (mm) (+/- 2 mm) 203,00L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) 613,00Fn - Maximálna záťaž pri Ln (N) 80,00G - Veľkosť závitu (M) 6,00
- LMS1525407Na sklade: 11
Materiál Čierne lakovaná oceľØ1 - Priemer tŕňa piestu (mm) 6,00Ø2 - Priemer trubice (mm) 15,00L1 - Záber (mm) (+/- 2 mm) 254,00L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) 766,00Fn - Maximálna záťaž pri Ln (N) 93,00G - Veľkosť závitu (M) 6,00
- LMS1530507Na sklade: 67
Materiál Čierne lakovaná oceľØ1 - Priemer tŕňa piestu (mm) 6,00Ø2 - Priemer trubice (mm) 15,00L1 - Záber (mm) (+/- 2 mm) 305,00L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) 918,00Fn - Maximálna záťaž pri Ln (N) 93,00G - Veľkosť závitu (M) 6,00
- LMS1805103Na sklade: 25
Materiál Čierne lakovaná oceľØ1 - Priemer tŕňa piestu (mm) 8,00Ø2 - Priemer trubice (mm) 18,00L1 - Záber (mm) (+/- 2 mm) 51,00L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) 166,00Fn - Maximálna záťaž pri Ln (N) 40,00G - Veľkosť závitu (M) 6,00
- LMS1810207Na sklade: 43
Materiál Čierne lakovaná oceľØ1 - Priemer tŕňa piestu (mm) 8,00Ø2 - Priemer trubice (mm) 18,00L1 - Záber (mm) (+/- 2 mm) 100,00L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) 319,00Fn - Maximálna záťaž pri Ln (N) 93,00G - Veľkosť závitu (M) 6,00
- LMS1815209Na sklade: 44
Materiál Čierne lakovaná oceľØ1 - Priemer tŕňa piestu (mm) 8,00Ø2 - Priemer trubice (mm) 18,00L1 - Záber (mm) (+/- 2 mm) 152,00L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) 471,00Fn - Maximálna záťaž pri Ln (N) 120,00G - Veľkosť závitu (M) 6,00
- LMS1820309Na sklade: 44
Materiál Čierne lakovaná oceľØ1 - Priemer tŕňa piestu (mm) 8,00Ø2 - Priemer trubice (mm) 18,00L1 - Záber (mm) (+/- 2 mm) 206,00L2 - Dĺžka medzi závitmi bez záťaže (mm) (+/- 3 mm) 623,00Fn - Maximálna záťaž pri Ln (N) 120,00G - Veľkosť závitu (M) 6,00
Piestnica: Oceľ, ktorá je ošetrená nitridom – odolná voči korózii.
Valec: Oceľ, nafarbená čiernou farbou
Drôt pružiny: pružinová oceľ, zliatina chrómu a kremíka
Pracovná teplota v rozmedzí –40 ºC a +200 ºC
Maximálna sila (Fn): +/- 15 %
Záber (L1): +/- 3 mm
Celková dĺžka medzi závitmi (L2): +/- 6 mm
Ak chcete údajový hárok vo formáte PDF alebo náčrt 3D CAD pružiny vo formáte .step, .iges alebo .sat, môžete si ich bezplatne prevziať kliknutím na symbol 3D CAD vedľa čísla položky v tabuľke.
Drôt pružiny dáva Mechanické „plynové vzpery“ rovnomernú lineárnu silu závitu – v porovnaní so silou viac plochého závitu konvenčných plynových vzpier.
Pretože v Mechanické „plynové vzpery“ nie je v ich valci olej, nie sú tlmené v poslednej fáze úplného predĺženia.
Mechanické „plynové vzpery“ sa používajú namiesto plynových vzpier v štruktúrach, ktoré sú vystavené nárazom a vibráciám. Mechanické „plynové vzpery“ sa môžu použiť veľmi výhodne v znečistených a prašných prostrediach, kde by plynová vzpera presakovala v dôsledku takého okolia.
Mechanické „plynové vzpery“ sú dobrou voľbou v štruktúrach, kde sa ich funkcia využije len zriedkavo – ako sú bezpečnostné únikové cesty. Mechanické „plynové vzpery“ môžu byť vystavené záťažiam počas dlhšieho času bez toho, aby sa hýbali.
Mechanické „plynové vzpery“ sa nesmú používať ako zastavovače, ale môžu byť zapracované tak, aby boli kontrolované a s obmedzeným pohybom v štruktúre.
S Mechanické „plynové vzpery“ sa môže tiež použiť náš široký sortiment koncových dielcov armatúry – a poskytne tak veľkú flexibilitu inštalácie.
Vo všeobecnosti sa životnosť pružiny určuje veľmi ťažko. Do hry vstupuje veľký počet parametrov, a preto je nemožné určiť životnosť.
Medzi parametre s významným vplyvom na životnosť patrí: inštalácia, spôsob inštalácie, počet pohybov, vibrácie, otrasy, torzia, dĺžka posunu, neaxiálny posun, teplota, opotrebenie inými povrchmi, prostredie použitia, akékoľvek čistiace prostriedky, bočné nárazy atď.
Aplikovaním maximálnej záťaže na pružinu alebo jej prekročením sa skráti jej funkčná životnosť a môže to viesť k tomu, že sa trvale zdeformuje.
