Gumové mechy

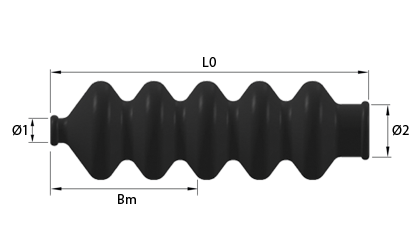

Technické kreslenie - Gumové mechy

Gumové vlnovce pre plynové pružiny - Ochrana proti nečistote

Gumové vlnovce pre rýchle doručenie Gumové vlnovce sú skladom a sú pripravené na doručenie na ďalší deň.

Naše gumové vlnovce boli vyvinuté hlavne pre naše plynové pružiny. Avšak možno ich použiť aj iným spôsobom. Gumové vlnovce sú zaistené niekoľkými pásmi, čo predlžuje životnosť piestu a tým aj plynovej pružiny. Materiál znesie UV, olej atď. Ak je plynová pružina namontovaná v špinavom prostredí, je vhodné chrániť ju pred nečistotami a špinou použitím gumových vlnovcov.

Nakupovať podľa
Možnosti nákupu
L0 - Dĺžka bez záťaže (mm)
Sn - Maximálny posun (mm)
Ø1 - Priemer tŕňa piestu (mm)
Ø2 - Priemer trubice (mm)
Vhodné na záber
Bm - Dĺžka pri záťaži (mm)

Položky 1-10 z 13

Page
per page
Nastaviť zostupný smer
Ø1
Priemer tŕňa piestu (mm)
Ø2
Priemer trubice (mm)
Vhodné na záber L0
Dĺžka bez záťaže (mm)
Sn
Maximálny posun (mm)
Bm
Dĺžka pri záťaži (mm)
Skladom č. Technické nákresy Porovnať Read More 3D CAD Stock Ogled cen - Dodaj v košarico
6,00 15,00 20mm
40mm
80,00 40,00 40,00 BEL-6-50 BEL-6-50 -
6,00 15,00 50mm
60mm
73mm
75mm
80mm
90mm
100mm
160,00 100,00 69,00 BEL-6-100 BEL-6-100 -
6,00 15,00 120mm
140mm
150mm
170mm
180mm
200mm
265,00 200,00 97,00 BEL-6-200 BEL-6-200 -
8,00 18,00 50mm
60mm
96,00 60,00 48,00 BEL-8-60 BEL-8-60 -
8,00 18,00 75mm
80mm
90mm
95mm
100mm
120mm
180,00 120,00 76,00 BEL-8-120 BEL-8-120 -
8,00 18,00 140mm
150mm
160mm
170mm
180mm
200mm
306,00 200,00 130,00 BEL-8-180 BEL-8-180 -
8,00 18,00 220mm
250mm
375,00 250,00 150,00 BEL-8-250 BEL-8-250 -
10,00 22,00 100mm
150mm
245,00 150,00 103,00 BEL-10-150 BEL-10-150 -
10,00 22,00 200mm
250mm
365,00 250,00 140,00 BEL-10-250 BEL-10-250 -
10,00 22,00 290mm
300mm
350mm
400mm
550,00 400,00 180,00 BEL-10-400 BEL-10-400 -
  1. BEL-6-50
    Na sklade: 451
    Ø1 - Priemer tŕňa piestu (mm) 6,00
    Ø2 - Priemer trubice (mm) 15,00
    Vhodné na záber 20mm
    40mm
    L0 - Dĺžka bez záťaže (mm) 80,00
    Sn - Maximálny posun (mm) 40,00
    Bm - Dĺžka pri záťaži (mm) 40,00
  2. BEL-6-100
    Na sklade: 189
    Ø1 - Priemer tŕňa piestu (mm) 6,00
    Ø2 - Priemer trubice (mm) 15,00
    Vhodné na záber 50mm
    60mm
    73mm
    75mm
    80mm
    90mm
    100mm
    L0 - Dĺžka bez záťaže (mm) 160,00
    Sn - Maximálny posun (mm) 100,00
    Bm - Dĺžka pri záťaži (mm) 69,00
  3. BEL-6-200
    Na sklade: 206
    Ø1 - Priemer tŕňa piestu (mm) 6,00
    Ø2 - Priemer trubice (mm) 15,00
    Vhodné na záber 120mm
    140mm
    150mm
    170mm
    180mm
    200mm
    L0 - Dĺžka bez záťaže (mm) 265,00
    Sn - Maximálny posun (mm) 200,00
    Bm - Dĺžka pri záťaži (mm) 97,00
  4. BEL-8-60
    Na sklade: 211
    Ø1 - Priemer tŕňa piestu (mm) 8,00
    Ø2 - Priemer trubice (mm) 18,00
    Vhodné na záber 50mm
    60mm
    L0 - Dĺžka bez záťaže (mm) 96,00
    Sn - Maximálny posun (mm) 60,00
    Bm - Dĺžka pri záťaži (mm) 48,00
  5. BEL-8-120
    Na sklade: 208
    Ø1 - Priemer tŕňa piestu (mm) 8,00
    Ø2 - Priemer trubice (mm) 18,00
    Vhodné na záber 75mm
    80mm
    90mm
    95mm
    100mm
    120mm
    L0 - Dĺžka bez záťaže (mm) 180,00
    Sn - Maximálny posun (mm) 120,00
    Bm - Dĺžka pri záťaži (mm) 76,00
  6. BEL-8-180
    Na sklade: 143
    Ø1 - Priemer tŕňa piestu (mm) 8,00
    Ø2 - Priemer trubice (mm) 18,00
    Vhodné na záber 140mm
    150mm
    160mm
    170mm
    180mm
    200mm
    L0 - Dĺžka bez záťaže (mm) 306,00
    Sn - Maximálny posun (mm) 200,00
    Bm - Dĺžka pri záťaži (mm) 130,00
  7. BEL-8-250
    Na sklade: 222
    Ø1 - Priemer tŕňa piestu (mm) 8,00
    Ø2 - Priemer trubice (mm) 18,00
    Vhodné na záber 220mm
    250mm
    L0 - Dĺžka bez záťaže (mm) 375,00
    Sn - Maximálny posun (mm) 250,00
    Bm - Dĺžka pri záťaži (mm) 150,00
  8. BEL-10-150
    Na sklade: 187
    Ø1 - Priemer tŕňa piestu (mm) 10,00
    Ø2 - Priemer trubice (mm) 22,00
    Vhodné na záber 100mm
    150mm
    L0 - Dĺžka bez záťaže (mm) 245,00
    Sn - Maximálny posun (mm) 150,00
    Bm - Dĺžka pri záťaži (mm) 103,00
  9. BEL-10-250
    Na sklade: 179
    Ø1 - Priemer tŕňa piestu (mm) 10,00
    Ø2 - Priemer trubice (mm) 22,00
    Vhodné na záber 200mm
    250mm
    L0 - Dĺžka bez záťaže (mm) 365,00
    Sn - Maximálny posun (mm) 250,00
    Bm - Dĺžka pri záťaži (mm) 140,00
  10. BEL-10-400
    Na sklade: 191
    Ø1 - Priemer tŕňa piestu (mm) 10,00
    Ø2 - Priemer trubice (mm) 22,00
    Vhodné na záber 290mm
    300mm
    350mm
    400mm
    L0 - Dĺžka bez záťaže (mm) 550,00
    Sn - Maximálny posun (mm) 400,00
    Bm - Dĺžka pri záťaži (mm) 180,00

Položky 1-10 z 13

Page
per page
Nastaviť zostupný smer
Materiál

Gumené mechy sú vyrobené z gumy NBR, ktorá odoláva UV svetlu, soli a olejom. Teoretická prevádzková teplota je od -20 °C do +60 °C.

Tolerancie

Rozmer L0 (dĺžka bez záťaže) je len orientačná hodnota. V závislosti od konštrukcie je možné gumové mechy ťahať a stláčať, a tak sa dĺžka môže meniť. Rozmanitosť dĺžky L0 nemá vplyv na uspokojivý výkon mechov.

Mechy by sa nemali šúchať o/tlačiť na iné objekty, lebo šúchaním by sa mechy mohli zničiť.

Montáž a použitie

Pri nastavovaní mechov použite dĺžku stlačených mechov. Táto dĺžka je uvedená v tabuľke (Bm)

Mechy je potrebné umiestniť pred umiestnením koncových dielov armatúry na tŕň piestu.

Mechy sú v prvom rade určené pre plynové vzpery so závitami, ale môžu byť umiestnené aj na plynové vzpery s privarenými slučkami.

Mechy musia byť umiestnené na valec X mm (Bm) od konca valca, kde tŕň piestu vychádza.

  1. Na valci X mm (Bm) od konca valca, kde tŕň piestu vychádza, je nakreslená čiara.
  2. Mechy sú vedené dole najväčším priemerom cez tŕň piestu a cez valec smerom k čiare.
  3. Mechy sú pripevnené k poslednej časti gumy na valci použitím poskytnutého prúžka.
  4. Mechy sú pripevnené k tŕňu piestu použitím prúžka na poslednej časti gumy, ak koniec gumy je tesne pod závitom.
  5. Zvyšný prúžok odstrihnite.
